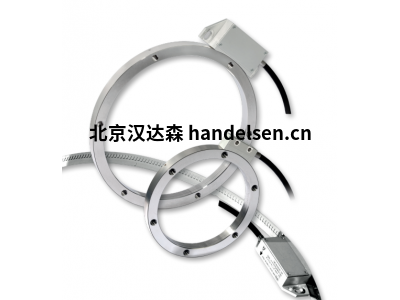

AMO絕對式角度測量編(bian)碼器WMKA 2210S

AMO 基于(yu)我(wo)們電感式測量(liang)原理提供(gong)各種角度(du)測量(liang)編(bian)(bian)碼(ma)器。絕對式和增量(liang)式測量(liang)編(bian)(bian)碼(ma)器均可用(yong)于(yu)外部(bu)和內部(bu)測量(liang)。

非常適合我們的電感式測量(liang)編碼(ma)器的其他應用可(ke)用于機床(chuang)、云(yun)臺相機的多頭位置反(fan)饋。

IP67 防(fang)護(hu)等級是對污染不敏感的防(fang)護(hu)等級，使(shi)我們的編(bian)碼器不僅具(ju)有精(jing)度，而(er)且具(ju)有堅固性。

典型應用

直驅力矩電機，旋轉軸(zhou)和(he)傾斜(xie)軸(zhou)（平(ping)移和(he)傾斜(xie)攝像(xiang)機和(he)/或方位角(jiao)和(he)仰角(jiao)），轉臺(tai)。

技(ji)術參數(shu)

訂貨號(hao)1157647-F4

型(xing)號：WMKA2210S .1810..25-20- 1800- 1,00-03S17 IS .. -001-83

性能 WMKA 2210S Standard

用于模(mo)塊化角(jiao)度編碼器的掃描(miao)頭

掃描(miao)方式：外部掃描(miao)

測量(liang)方法：絕對式(shi)

測量原(yuan)理：感應式(shi)

掃描頭設計：標準，電(dian)纜出口(kou)在右側

線數(shu)：1800

接口(kou)：SSI（25 數(shu)據位），附加(jia)增量信號 1 Vpp

訂貨(huo)代號(hao)： SSI-1Vpp

數字插補系數： 10 位

每(mei)轉位置： Nx10 N x 1,024 （10 位）

增量信號： ~ 1 Vpp

信號周期數： 45000

間距周期：1000 微米

增量信號

倍增：25 倍

最大 采樣頻率： 16.00 kHz

電(dian)源： 3.6 V ... 14 伏直流(liu)

電氣連接(jie)：M23 耦合、引(yin)腳、17 針

端子分(fen)配： D1184658

電纜長度(du)： 1.00 米

AMO 編碼器光柵(zha)

AMO 編碼器根據 AMOSIN® 工業(ye)測量原理工作(zuo)。編碼器包(bao)含稱為刻度的(de)周期(qi)性結(jie)構的(de)測量標準。

測(ce)量刻度是一(yi)條(tiao)不銹鋼卷尺，通過照相(xiang)平(ping)版印刷技(ji)術在(zai)它上面引入(ru)高精度的(de)周期性刻度，然后進行蝕(shi)刻工藝(yi)。

使用復雜的(de)制造工(gong)藝(yi)，制造出封閉的(de)刻(ke)度(du)帶環。這(zhe)些刻(ke)度(du)帶環可以交付到(dao)客戶現場的(de)機械裝置上，也可以安裝在載(zai)體上。

絕對光柵由一個(ge) 1000μm 的增(zeng)量軌道和一個(ge)使(shi)用(yong)序列號的附加絕對軌道組成。

對(dui)于增(zeng)量編(bian)碼器(qi)，參考零(ling)位位于單(dan)獨的軌道上。這樣就(jiu)可以將此絕對(dui)位置(zhi)值分配(pei)給一個測量步驟

增量(liang)式編碼器(qi)的(de)光柵周期(qi)如下： • 500 μm • 1000 μm • 3000 μm。

AMO絕對(dui)式角(jiao)度測量編碼器WMKA 2210S
