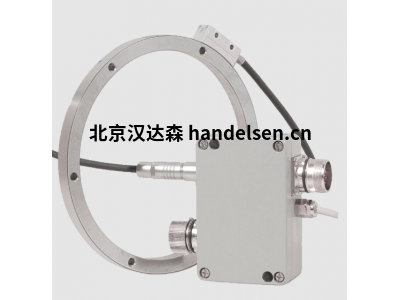

AMO角度測量編(bian)碼器MHS1010HA帶多頭掃描

帶多頭掃描的(de)角度(du)測量編碼器

AMO – 具有多頭(tou)掃描功能的角度測量編碼器允許(xu)使(shi)用圓軸和旋(xuan)轉軸，使(shi)絕對精度低至(zhi)幾角秒。

消除了偏(pian)心安(an)裝對測量(liang)(liang)法蘭定位(wei)精(jing)度的(de)影響(xiang)，與單編(bian)(bian)碼器頭測量(liang)(liang)編(bian)(bian)碼器相比，測量(liang)(liang)編(bian)(bian)碼器的(de)系(xi)統精(jing)度至少提高了兩倍。

測(ce)量系統有兩種(zhong)類(lei)型：

MHS – 多(duo)頭(tou)解決方案

MHS – 角度(du)測(ce)(ce)量編碼(ma)器由一(yi)個測(ce)(ce)量法(fa)蘭或環(huan)形柵尺、2 個編碼(ma)器頭(tou)和信(xin)號處理電子元(yuan)件單元(yuan)組成。

雙(shuang)頭設(she)計消除了軸(zhou)因軸(zhou)上的外(wai)部側向力而旋(xuan)轉時的動態運動偏心(xin)效(xiao)應(ying)，并將系(xi)統精(jing)度(du)提高了 2 倍。

多頭掃描的描述

具有多(duo)頭掃描功能的(de) AMO 角度測量系(xi)統為轉臺和旋轉軸提供幾角秒的(de)絕對(dui)精度。

將(jiang)消(xiao)除偏(pian)心率的(de)影響，與單頭測(ce)量系統(tong)相比，系統(tong)精度(du)可(ke)以提高 4 倍。

可(ke)能的錯誤來(lai)源

通常應該注意(yi)的(de)是，角度測量系統的(de)每(mei)個偏心安(an)裝(zhuang)都會導致測量位置誤差(cha)，這與是否有整(zheng)體軸承無關。

在旋(xuan)轉軸(zhou)上可(ke)能的誤差源(yuan)的詳(xiang)細視圖中，會遇到(dao)以下錯誤：

a） 系統(tong)地(di)、每(mei)轉可重復的(de)誤差(cha)

■ 測量(liang)法(fa)蘭相對于旋(xuan)轉軸的(de)偏心率 ■ 測量(liang)刻(ke)度的(de)光柵誤差(cha) ■ 軸承的(de)跳(tiao)動誤差(cha)

b） 巧合(he)錯誤

■ 軸承的反(fan)沖■ 負載(zai)敏感變形

由于上述系統性錯誤在實踐中(zhong)是(shi)無法避免的(de)，因(yin)此我們提(ti)出了兩種經(jing)濟補償的(de)可(ke)能(neng)性：

■ MHS – 多頭解決(jue)方案 ■ CHS – 校(xiao)準頭解決(jue)方案

MHS 1010設計參(can)數

MHS系列- 用(yong)于增量式角度編碼器(qi)的雙頭掃描-光柵周期 500μm 或 1000μm。

格柵(zha)周期  1000µm

接口 1Vpp TTL

每個(ge)光柵周期的位置(zhi)誤差(cha)  ± 0,3µm

信號(hao)周期(qi)插值(zhi)  0.5 微(wei)(wei)米或(huo) 0.1 微(wei)(wei)米 500 或(huo) 2500

信號(hao)周期 劃分因子  31.25 微米或 20 微米 32 或 50

最大輸出頻(pin)率(lv)  400KHz

電(dian)氣(qi)連接  面板，帶 M23 接頭(tou) 12 針公(gong)頭(tou)

掃描頭上的電纜長度  0,50m - 6,00m

電源 直流 24V（9V 至 36V）

功耗 ≤ 6W

典(dian)型電流消耗 ≤ 24V 時為 250mA

振動  < 200m/s² 用于(yu) 55 - 2000 Hz

休克 < 2000 m/s2 持續 6ms

工(gong)作溫度 -10°C 至(zhi) 85°C

儲(chu)存溫度  -20°C 至 85°C

保護(hu) 掃描頭：IP67 評估(gu)電子元件：IP66

重量(liang) 掃描頭：10g 評(ping)估電子元(yuan)件：260g

訂購代碼MHS1010HA.08..32-12/12-1440-01,50-27S12 UJ

系列 MHS

掃描 （10）外面

格柵周期(qi)（10）  1000µm

接口（08）

參考零位（RI）矩形脈沖連(lian)接 （360° el） / 用于 1Vpp

插值/除法(fa)因子（32）32 倍

掃描頭的設計（12）小型化、可插拔 M12

行數（1440）

掃描頭的電纜長度（01,50）1.5m

AMO角度測(ce)量編(bian)碼器(qi)MHS1010HA帶多(duo)頭掃描
