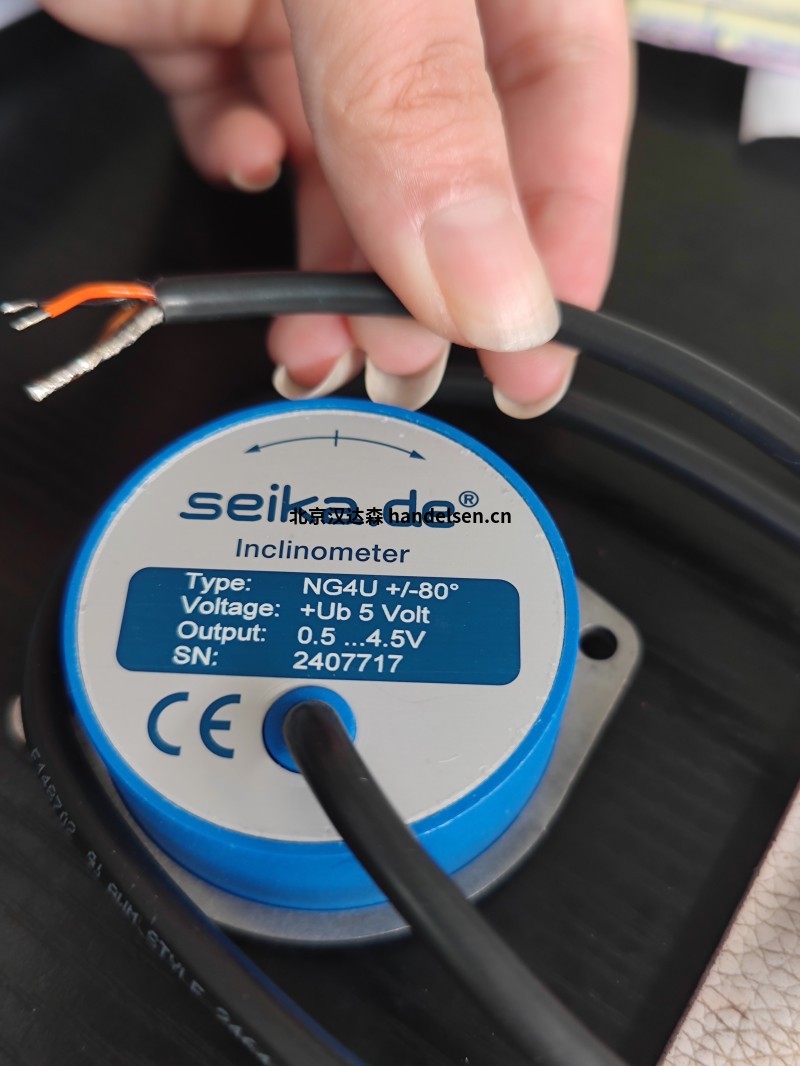

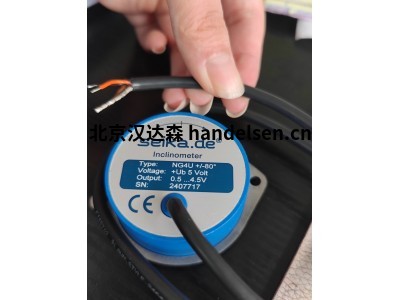

Seika傾角儀NG4：±80°模擬直流輸出用于運輸與輸送系統
| 李鵬濤 QQ：3225959274 手機：18519813516 電話：010-64714988-177 傳(chuan)真：010-84786709-667 郵件：sales24@gzclys.cn |
 |
 |
線性輸出特性
高測量精度
最小線性偏差
高長期穩定性
無滯后輸出信號
最小零點漂移
集成傳感器電子元件
低功耗
多種輸出信號選項
不受環境電磁場干擾
無機械活動部件，抗沖擊
完全密封
傳感器在殼體內與測量點電氣隔離——無需接地
通過夾緊環實現360°零點調節
描述
NG2、NG3和NG4為電容式液體傾角儀，內置傳感器電子元件，采用模擬直流輸出設計。傳感器電子元件功耗極低，配合電容式初級變壓器，具備高精度與長期穩定性。
該測量技術使被測角度與輸出信號呈線性關系。測定角度不受當地重力加速度影響，無論在歐洲、澳大利亞、珠穆朗瑪峰或月球表面，均能準確測量傾角。
應用領域
NG2、NG3和NG4傾角儀適用于需要高測量精度、低線性偏差及高長期穩定性的應用場景，尤其適用于較大傾角范圍的測量。典型應用領域包括：建筑工程、采礦業、車輛、航空器、船舶、運輸與輸送系統、過程控制以及安全工程。
測量范圍 ±10度 ±30度 ±80度
分辨率 <0.001度 <0.003度 <0.01度
線性偏差 <測量范圍的0.1%
橫向靈敏度 45°傾斜時<0.5%
建立時間 約0.3秒
機械過載承受能力 10 000 g（約100 000 m/s²）
供電電壓UbN（穩壓） 5V
允許供電電壓范圍Ubz 3V ... 6V
Ub=5V時電流消耗 約1mA
防護等級 IP65
工作溫度 -40°C ... +85°C
存儲溫度 -45°C ... +90°C
重量（不含夾緊環及電纜） 約110克
電氣連接 0.5米屏蔽電纜 Ø 4.6毫米
模擬直流輸出參數（UbN=5伏特）
靈敏度 約10mV/度 約7mV/度 約4.5mV/度
靈敏度溫度漂移 <-0.12%/K
零點溫度漂移 <0.01mV/K
Ub=5V時零點偏移 (2.5±0.1)伏特 - 通常：0.5Ub±4%
輸出阻抗 10千歐姆
