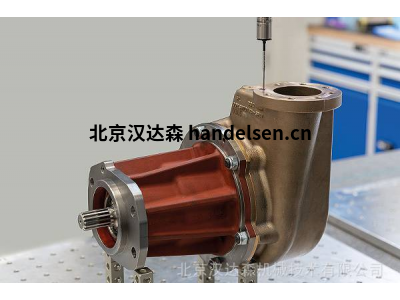

Steimel TF 系列齒輪泵：駕馭高粘度流體的精密動力核心

在工業流體處理領域，尤其面對高粘度、高壓力的挑戰性介質時，選擇一款可靠、高效的泵送設備至關重要。德國Steimel公司憑借其深厚的工程底蘊打造的TF系列外嚙合齒輪泵（排量范圍(wei)：80 - 1000 cm³/rev），正是為征(zheng)服此類嚴苛工(gong)況(kuang)而生的(de)專業解決方案。其(qi)粘(zhan)度(du)適應性和穩健(jian)的(de)壓力承受能(neng)力，使其(qi)在化工(gong)、食品、涂(tu)料、石油、聚合(he)物等(deng)多個行業成為關鍵流(liu)程的(de)核心驅動力。

馬世宇 QQ： 2850590587   手機(ji)：13002495941 電(dian)話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@gzclys.cn

一、 核心原理與設計哲學

TF系列泵秉承(cheng)經典外嚙合齒輪泵的工作原理：

1.      精密嚙合： 兩個經過精密加工和硬化處理的齒輪(lun)（主動輪(lun)與從動輪(lun)）在泵腔(qiang)內緊密嚙合旋轉(zhuan)。

2.      容積變化： 齒(chi)輪(lun)脫(tuo)離嚙(nie)合時(shi)，齒(chi)間(jian)容(rong)積增大(da)，在入(ru)口處形成低壓(ya)區，吸入(ru)介質；齒(chi)輪(lun)進入(ru)嚙(nie)合時(shi)，齒(chi)間(jian)容(rong)積減小，將介質強力(li)擠壓(ya)向出口。

3.      穩定輸送： 這種連續、脈動相對較小(xiao)的容積式(shi)輸送(song)方式(shi)，確保了流(liu)量基本(ben)與轉速成(cheng)正比，受(shou)出口壓力變(bian)化影響較小(xiao)。

Steimel TF系列的設計哲學(xue)聚焦于：

·         高粘度適應性： 針對(dui)粘稠流體設計，優化齒形、間隙和流道。

·         結構堅固性： 采用高強度(du)材料和重型軸承，確(que)保在壓(ya)力下穩定運(yun)行。

·         可靠密封性： 配(pei)置高(gao)性能軸封，防止(zhi)泄漏，保護環境和設備(bei)。

·         維護友好性： 模塊化設計便(bian)于拆卸(xie)和(he)維護(hu)。

二、 關鍵技術參數深度解析：性能邊界

1.      排量范圍 (80 - 1000 cm³/rev)：

o    覆蓋廣泛需求： 從中小(xiao)流量(80 cm³/rev)到超大流量(1000 cm³/rev)，TF系列提供了豐(feng)富的(de)型(xing)號選擇，滿足不(bu)同(tong)規(gui)模(mo)生(sheng)產線(xian)的(de)流量需求。

o    選型關鍵： 排量是(shi)選型(xing)的(de)基礎參數，需(xu)根據所需(xu)流量(立(li)方米/小時(shi)或升/分鐘(zhong))和預期工作轉(zhuan)速精確計算(suan)確定(ding)。排量越大，單轉(zhuan)輸出的(de)流量越大。

2.      允許超壓：高達 25 bar (取決于尺寸)：

o    強大驅動力： TF系列能夠穩定承受高達25 bar的系統背壓(ya)（注(zhu)意：此值(zhi)為(wei)峰值(zhi)壓(ya)力(li)，實際持續工作壓(ya)力(li)需參考(kao)具體(ti)型(xing)號(hao)的技術(shu)手冊，通常低于此值(zhi)）。

o    尺寸依賴性： 壓力承受能力與泵的物理尺寸（通常與排量相關）密切相關。通常規律(lv)是：較小排量的型號(如TF80)設計壓力更高，可能接近或達到25 bar；而超大排量型號(如TF1000)的設計持續工作壓力會相應降低。 選型(xing)時務必查閱具體型(xing)號(hao)的P-Q (壓力-流量)性(xing)能(neng)曲線(xian)和技術(shu)規格表。

o    應用價值： 此壓(ya)力能力使(shi)其能夠勝任：

§ 長距離(li)管道(dao)輸送高粘度(du)介質。

§ 需要克服(fu)高系統(tong)阻力(li)的工況（如精細過濾器(qi)、反(fan)應(ying)器(qi)進料）。

§ 計量和增壓應用。

3.      粘度范圍：高達約 50,000 mm²/s (cSt)：

o    業界水平： 能夠有效處理粘度高達約(yue) 50,000 mm²/s (cSt) 的(de)介質，這是TF系列核心(xin)的(de)競(jing)爭優勢(shi)之(zhi)一。這涵蓋了極其廣泛的(de)流體類型(xing)：

§ 重(zhong)質燃(ran)料油、原油、瀝青、柏油

§ 聚合物熔體（PA, PC, PET, PP, PE等）、橡膠、熱熔膠

§ 高粘度潤滑油(you)、潤滑脂(zhi)基料

§ 巧克力、糖漿、面團、果醬、奶酪(lao)

§ 油漆、油墨、樹脂、粘合劑(ji)、密封膠

§ 肥皂、洗滌劑膏體

§ 蜂蜜、糖蜜

o    設計優化： 實(shi)現高粘度輸送的關鍵在于：

§ 優化的齒形與間隙： 確保在粘度下仍能有(you)效填充齒間空間，減(jian)少內(nei)泄(xie)，維持(chi)容積效率。間隙(xi)設計需在防止卡死和減(jian)少內(nei)泄(xie)之間取得精密平衡。

§ 強力的驅動系統： 配(pei)備足夠功率(lv)和(he)扭矩的(de)電機及重型減速(su)機，以克服高粘(zhan)度帶來的(de)巨大(da)啟(qi)動和(he)運行阻力。

§ 有效的保溫/加熱： 對于粘度的熱敏性介(jie)質（如瀝(li)青、聚合物(wu)），泵體通常設計有(you)加(jia)熱夾套（蒸汽或導熱油），或集成電加(jia)熱元件(jian)，以降低粘度，確保流動性。

§ 低剪切設計 (相對)： 雖然(ran)齒輪(lun)泵本(ben)質上(shang)對流體有一定剪切，但TF系列(lie)的設計力求在保證(zheng)輸送效(xiao)率的同時，盡可能(neng)降低(di)對剪切敏(min)感介質（如某些聚合物(wu)、乳液）的結構破壞。

三、 TF系列核心結構與技術亮點

1.      堅固的泵體： 通常(chang)采用(yong)高(gao)質量鑄(zhu)鐵或合金鋼制造，結構(gou)厚重，確保在(zai)高(gao)壓(ya)和高(gao)扭矩下的(de)剛性(xing)與穩(wen)定性(xing)。

2.      精密齒輪：

o    材料： 高強度(du)(du)合(he)金鋼（如16MnCr5, 18CrNi8），經過滲碳淬火等硬化處理，表面硬度(du)(du)高，耐(nai)磨(mo)性。

o    工藝： 高(gao)精(jing)度(du)磨(mo)削(xue)加工，確保齒(chi)形精(jing)度(du)、嚙(nie)合平(ping)穩(wen)性和(he)低噪音。可(ke)選直(zhi)齒(chi)、斜齒(chi)或(huo)人(ren)字齒(chi)設(she)計（人(ren)字齒(chi)能更好地平(ping)衡軸向力，減少脈動和(he)噪音）。

3.      重型軸承系統： 采用大尺(chi)寸(cun)、高(gao)承(cheng)(cheng)載能力(li)的(de)滾動(dong)軸承(cheng)(cheng)（如圓柱滾子軸承(cheng)(cheng)、圓錐(zhui)滾子軸承(cheng)(cheng)），能承(cheng)(cheng)受(shou)高(gao)粘度帶來的(de)徑向力(li)和齒輪嚙(nie)合產生的(de)軸向力(li)，保證(zheng)長壽命和可(ke)靠性。

4.      高性能軸封： 這是防止(zhi)高粘度、高壓介質泄漏的關鍵(jian)。常見配置包括：

o    填料密封： 適用(yong)于非危險性、允(yun)許微量泄漏(lou)的工況(kuang)，可調(diao)。

o    單/雙機械密封： 標準選擇(ze)，提供無泄漏或(huo)極小(xiao)泄漏運行(xing)。可(ke)根據介(jie)質特性（磨蝕(shi)性、腐蝕(shi)性、含(han)顆粒度）選擇(ze)密封面(mian)材(cai)料（碳化硅、硬(ying)質合金等）和(he)沖洗(xi)方案（API Plan 01, 02, 11, 13, 52, 53, 54等）。

o    磁力驅動 (無密封)： 杜絕泄(xie)漏(lou)(lou)風(feng)險(xian)，適用(yong)于劇毒(du)、高危、昂貴或不(bu)允許任何泄(xie)漏(lou)(lou)的介質。通過磁耦合傳遞扭矩(ju)。

5.      “三明治”式設計 (常見)： 許多TF型號采用模塊(kuai)化(hua)設計(ji)(ji)，泵體(ti)、前(qian)蓋、后蓋通過長螺栓(shuan)緊固。這種設計(ji)(ji)便于維護（如更換齒輪、軸承(cheng)、密封）和適配不同的端口連接方式（法蘭、螺紋(wen)）。

6.      加熱/冷卻夾套： 圍繞(rao)泵體的夾套(tao)通(tong)道，可通(tong)入蒸(zheng)汽、導熱(re)油或冷卻介質，精確(que)控制泵內流體溫度，對于維持粘度、防止固化或熱(re)降解至關重要。

7.      泄壓閥 (可選)： 集成(cheng)或外置的安全閥，在系統超(chao)壓時開啟，保護泵(beng)和管路(lu)免受(shou)損壞。

四、 核心優勢總結

·         征服粘度： 高達50,000 mm²/s的處理能力(li)是其核心(xin)競爭力(li)。

·         高壓強勁： 高達25 bar的超壓能力，驅動流體克服(fu)系(xi)統(tong)阻力。

·         流量穩定可靠： 容積式原理(li)確保流量與轉速(su)高度(du)線性相(xiang)關，受壓力波動影響(xiang)小(xiao)。

·         堅固耐用： 重載設計、優質材(cai)料(liao)和(he)精密制(zhi)造保(bao)障長壽命和(he)高(gao)可(ke)靠性。

·         高效輸送： 優化的內腔設計減少內泄，即(ji)使在高壓高粘下(xia)仍保(bao)持良好容積效率(lv)。

·         多功能適配： 廣泛(fan)的排量(liang)選(xuan)擇(ze)、多種(zhong)密封選(xuan)項和加熱/冷卻配置，滿足多樣(yang)化需(xu)求。

·         易于維護： 模塊化設計簡(jian)化了維修和備件更(geng)換(huan)。

五、 典型應用場景

TF 80-1000系(xi)列齒輪泵是以下高要求應用的理想選擇(ze)：

1.      化工與石化： 輸送(song)重(zhong)油(you)、瀝青(qing)、柏油(you)、潤滑油(you)基礎油(you)、聚合(he)物單體(ti)、高粘(zhan)度添加劑、樹(shu)脂、多(duo)元醇、異氰酸酯、熔融(rong)硫磺(huang)。

2.      塑料與橡膠工業： 聚合物(wu)熔體(ti)（PA, PC, PET, PP, PE, ABS等(deng)）的增壓、計量和(he)擠出機喂料；橡膠混煉(lian)膠輸(shu)送；熱熔膠輸(shu)送。

3.      食品與飲料： 巧克力(li)、可可脂、糖(tang)漿(jiang)、蜂蜜、糖(tang)蜜、果醬、果肉、番(fan)茄醬、人造黃油(you)、起酥(su)油(you)、奶(nai)酪(lao)醬、面團、高濃度果汁濃縮液、食(shi)用油(you)。

4.      涂料、油墨與粘合劑： 油漆、清漆、顏料漿、印刷油墨、粘合劑、密封(feng)膠(jiao)、填縫劑。

5.      油脂與日化： 潤滑脂制造與(yu)灌裝、肥皂基料、洗發膏、膏霜、牙膏。

6.      能源與船舶： 重質燃料(liao)(liao)油(Fuel Oil)的裝卸、駁運和(he)鍋(guo)爐進料(liao)(liao)；原油輸(shu)送。

7.      制藥 (特定合規型號)： ;高(gao)粘(zhan)度藥膏、凝膠、糖漿基(ji)料（需符合(he)相關衛生和材質標(biao)準）。

六、 操作與維護要點

·         正確的啟動： 高(gao)粘度泵啟動(dong)前，確保介質溫度達(da)到(dao)要求（必要時(shi)預(yu)熱泵和管線），避(bi)免冷啟動(dong)導致(zhi)電機過(guo)載(zai)或損壞泵。啟動(dong)或長期停(ting)用后，應手(shou)動(dong)盤車確認無卡阻。

·         充分的潤滑： 確保軸(zhou)承得(de)到良(liang)好潤(run)滑(hua)（油(you)脂或潤(run)滑(hua)油(you)）。對于輸送潤(run)滑(hua)性差的介質，有時需(xu)考慮引入外部潤(run)滑(hua)。

·         溫度監控： 密切監控泵體和(he)介(jie)質溫度，避免(mian)過熱（導致(zhi)密封失效、介(jie)質降(jiang)解）或(huo)過冷(leng)（導致(zhi)粘度劇增、堵塞）。

·         壓力監控： 監測入口壓(ya)(ya)(ya)力(li)和出口壓(ya)(ya)(ya)力(li)。入口壓(ya)(ya)(ya)力(li)過低易導(dao)致氣(qi)蝕損壞；出口壓(ya)(ya)(ya)力(li)過高需檢查系(xi)統阻力(li)或泄壓(ya)(ya)(ya)閥。

·         密封維護： 定(ding)期(qi)檢查軸封(feng)狀態，對于機械密封(feng)，關注其沖(chong)洗系(xi)統（如配備(bei)）是(shi)否正常運行。

·         定期維護： 按照(zhao)制造商手冊進行定期檢查、潤滑和關鍵部(bu)件（如軸承(cheng)、密封(feng)、齒輪）的(de)狀態評估(gu)與(yu)更換。

七、 安全注意事項

·         高壓危險： 系統在25 bar壓力下運行，任何維護操作前必須泄壓并(bing)隔離能源(yuan)（鎖定(ding)/掛牌LOTO）。確保管路(lu)和接頭(tou)額定壓力足(zu)夠。

·         高溫危險： 加熱(re)夾(jia)套和(he)輸(shu)送(song)高溫介質（如瀝(li)青、熔融聚合物(wu)）的泵體(ti)表面(mian)溫度(du)，需隔熱(re)防護，避免燙(tang)傷。

·         旋轉部件危險： 運行或維護時(shi)，確保防護罩就位，身體(ti)和衣物遠離旋轉軸和聯軸器。

·         介質危害： 了(le)解所(suo)輸送(song)介質的化學(xue)、物理危害（易(yi)燃、有毒、腐蝕、高溫(wen)），穿戴合適的個人(ren)防(fang)護裝(zhuang)備(PPE)。

·         重物搬運： TF系(xi)列泵，尤其大排(pai)量型號，非常(chang)沉重。使用合適的起重設備進行搬運和(he)安裝(zhuang)。

八、 選型關鍵考量因素

選(xuan)擇正確的TF型號是(shi)確保成功應用的基礎(chu)：

1.      介質特性： 粘度(du)(@工作溫(wen)度(du))、密度(du)、潤滑性、腐蝕性、磨蝕性(含固(gu)體顆粒？)、剪切敏(min)感性、溫(wen)度(du)范圍、是否易固(gu)化/結(jie)晶、蒸汽(qi)壓(防氣蝕)。

2.      流量需求： 所需的工作流量范圍 (m³/h 或 l/min)。

3.      工作壓力： 系統所需的持續工作壓力和可能的峰值壓力。務必確認所選(xuan)具體TF型號在該轉速和粘度下的允許工作壓力。

4.      工作溫度： 介質的(de)入(ru)口溫度和(he)運行溫度。

5.      轉速范圍： 泵(beng)的計(ji)劃工作轉(zhuan)速，受限于(yu)粘度、壓力、流(liu)量(liang)和NPSHa(凈正吸入壓頭)。

6.      吸入條件： 入口管路的壓力(NPSHa)是否足夠？高(gao)粘度(du)流體需要正壓進料或(huo)非常短的吸程。

7.      密封要求： 基于介質危險性、環(huan)保要求(qiu)、法規(gui)選(xuan)擇填料密(mi)(mi)封、單(dan)/雙機(ji)械(xie)密(mi)(mi)封或磁力驅動。

8.      加熱/冷卻需求： 是(shi)否需(xu)要夾套？加熱/冷卻介質是(shi)什(shen)么？所需(xu)溫度？

9.      材料兼容性： 泵體、齒輪(lun)、密(mi)封材料必須與輸送(song)介質兼容(rong)。

10. 安裝環境： 空間限制、電源(yuan)、環(huan)境溫度、防爆要求(ATEX等(deng))。

結論

Steimel TF系列齒輪泵（80-1000 cm³/rev）憑借其無與(yu)倫比的高(gao)粘度(du)處(chu)理能力(li)（高(gao)達~50,000 mm²/s）、強勁的壓力性能（超壓達25 bar）以及德國工程賦予的堅固可靠品質，在(zai)嚴苛的(de)(de)(de)工業流(liu)(liu)(liu)體輸送領域樹立(li)了(le)。它是工程師在(zai)面對重油、聚合物熔體、食品膏體、涂(tu)料樹脂等高粘度、高壓挑戰時(shi)的(de)(de)(de)強大。精(jing)確(que)選型、規范操作(zuo)和定期維護，將(jiang)確(que)保(bao)TF泵(beng)作(zuo)為您(nin)生產流(liu)(liu)(liu)程中的(de)(de)(de)“忠(zhong)實鐵騎”，持續穩定地(di)輸送動力，驅動效率和可靠性的(de)(de)(de)提升。在(zai)粘稠(chou)的(de)(de)(de)世(shi)界里，Steimel TF泵(beng)是您(nin)值得(de)信(xin)賴的(de)(de)(de)流(liu)(liu)(liu)動引擎。
