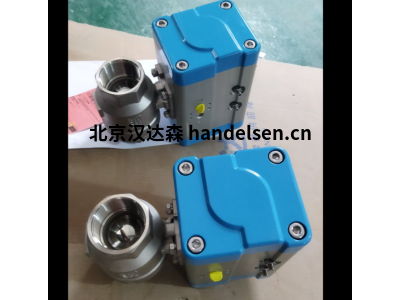

德國Bar電動氣動定位器POSITURN2PN2-X-X

一、產品概述

‌產品名稱(cheng)‌：Positurn2

‌功能‌：電(dian)-氣(qi)動(dong)定位器及三位置控制單元，專為氣(qi)動(dong)部(bu)分(fen)回轉執行(xing)器設計。

‌應用(yong)‌：適(shi)用(yong)于蝶(die)閥(fa)(fa)、球閥(fa)(fa)、塞(sai)閥(fa)(fa)、煙氣擋(dang)板、通風擋(dang)板、配(pei)料閥(fa)(fa)及三位置(zhi)閥(fa)(fa)等。

二、技術規格

‌材料‌：外(wai)殼為(wei)GD-AlSi 10Mg（鋁壓(ya)鑄(zhu)），螺絲為(wei)A2-70（不(bu)銹鋼）。

‌視角材(cai)料‌：PMMA玻璃(li)，光(guang)纖為(wei)TPE，電(dian)纜連接為(wei)PA。

‌旋轉角(jiao)度‌：0°至180°。

‌防護(hu)等(deng)級‌：IP 65。

‌安裝位置‌：任(ren)意方向。

‌環境溫(wen)度(du)‌：-20 °C至+70 °C。

‌環(huan)境濕度‌：10%至90%，無凝結。

‌重量‌：根據型號和閥門類型，重量在0.65 kg至(zhi)1.4 kg之間。

‌控制(zhi)信號‌：可(ke)選4–20 mA或0–10 V，帶反向極(ji)性(xing)保護，與旋轉(zhuan)角(jiao)度成正比。

‌位置信號‌：可選4–20 mA或0–10 V，帶反向極(ji)性保護，比例于旋(xuan)轉角度，分辨率小于0.5%的額定旋(xuan)轉角度。

‌供電‌：24 VDC（21至28 VDC），帶反(fan)向極(ji)性(xing)保(bao)護。

‌功(gong)耗‌：根據型號和閥門類型，功(gong)耗在(zai)1.8 W至7.2 W之間(jian)。

‌操作壓力‌：2.5至8 bar。

‌空氣質量‌：根(gen)據DIN ISO 8573-1:2010標準的過濾空氣。

三、特點與優勢

‌直(zhi)接(jie)安(an)裝‌：扁平結構，可直(zhi)接(jie)安(an)裝在氣動(dong)執行器上，減少空間占用，便于清(qing)潔(jie)，降低(di)傷害風險。

‌視(shi)覺位置指示‌：帶有指示器和(he)LED，可連續視(shi)覺監控閥(fa)門(men)狀態。

‌直接(jie)電磁閥組(zu)裝‌：無需復雜的(de)壓縮空氣軟管或管道，提高控制(zhi)特性，減少泄漏風險。

‌模式(shi)選擇‌：通過選擇器開(kai)關(guan)，可輕松(song)在定(ding)位(wei)和(he)三位(wei)置模式(shi)之(zhi)間切換。

‌信(xin)號類型選擇‌：可通過選擇器開關選擇4-20mA或0-10V的模擬輸(shu)入和輸(shu)出(chu)信(xin)號。

‌集成(cheng)速(su)度(du)調(diao)節‌：通(tong)過(guo)集成(cheng)節流(liu)閥調(diao)節閥門的旋轉速(su)度(du)。

‌現場操作(zuo)‌：在電壓/信(xin)號丟失(shi)時，可通過(guo)氣動模塊上(shang)的手動操作(zuo)旋鈕(niu)進行現場操作(zuo)。

‌廣(guang)泛兼容性‌：適(shi)用于所有帶有NAMUR接口的執行(xing)器(qi)，可通過(guo)適(shi)配(pei)支(zhi)架適(shi)配(pei)其他(ta)制造商的氣(qi)動執行(xing)器(qi)。

‌安全變體(ti)‌：提供單(dan)作(zuo)用、雙作(zuo)用常開/常閉、雙作(zuo)用故(gu)障(zhang)保持等安全變體(ti)。

‌簡單參數化‌：參數化過程簡單，可(ke)在(zai)幾分鐘內完成(cheng)。

‌無穩態(tai)氣(qi)耗(hao)‌：特殊的氣(qi)動子組件(jian)結構意味著在穩態(tai)條件(jian)下不(bu)消(xiao)耗(hao)控(kong)制介質。

‌無(wu)磨損(sun)的光學測量(liang)‌：集成(cheng)的光學旋(xuan)轉角度測量(liang)無(wu)物(wu)理(li)接觸，絕對(dui)無(wu)磨損(sun)。

四、訂購代碼與示例

‌訂購代碼(ma)格式‌：PN2-XX-X-X-X-X

PN2：表示(shi)Positurn2。

XX：特殊模型代(dai)碼(ma)（如3P表示三位置控制(zhi)器(qi)）。

X：閥門功(gong)能代碼（D、S、E分(fen)別(bie)表示不(bu)同的(de)雙作用和單作用模式）。

X：閥門版(ban)本代(dai)碼（S、M表示不同的流(liu)量(liang)范圍）。

X：安裝支架代碼。

X：控(kong)制箱孔(kong)型代(dai)碼。

‌示例(li)‌：

PN2-D-S-1-0：雙作用（故障保持）閥門版本，低流量（小型執行器），80x30x30mm安(an)裝(zhuang)支架(jia)，無孔型（通過安(an)裝(zhuang)支架(jia)組裝(zhuang)）。

PN2-S-M-0-3：雙作用（故障關閉/打開）閥門版本，中等流量（中型執行器），無安裝支架(jia)，Actubar直接安裝（從(cong)AD/AS-011至-800或GDA/GSR-190至-400）。

PN2-3P-E-S-2-0：三位置控制器，單作用，低流量（小型執行器），80x30x30mm安(an)裝支(zhi)架，無孔型（通(tong)過安(an)裝支(zhi)架組裝）。

POSITURN2

BAR-POSITURN2 是(shi)一(yi)個電動氣(qi)動定位(wei)器，同(tong)時也是(shi)一(yi)個專為(wei)氣(qi)動部(bu)分回(hui)轉執(zhi)行(xing)器設計的(de) 3 位(wei)控制單元(yuan)。它是(shi) Valve-Control-System 的(de)一(yi)種經(jing)濟且堅固的(de)模塊化組件，稱為(wei) bar-vacotrol。bar-positurn2 可以安(an)裝在 Actubar-系列的(de)所(suo)有執(zhi)行(xing)器上，也可以安(an)裝在所(suo)有符合 VDI/VDE 3845 標(biao)準(zhun)的(de)帶有 NAMUR 接(jie)口的(de)執(zhi)行(xing)器上。

bar-positurn2 的典型應用是：

具有調節(jie)功能的蝶閥、球閥和旋塞閥，例如部署(shu)在過(guo)濾技術和水處理(li)廠以及一般工業應用中。

張曼麗 QQ：3541447690   手機：18500768072 電話：010-64714988-195 傳(chuan)真：010-84786709-667 郵件：sales95@gzclys.cn

煙氣阻(zu)尼器，通(tong)常用(yong)于燃燒(shao)設備或(huo)廢氣系(xi)統

空調(diao)和(he)類似應用中的通(tong)風(feng)風(feng)門

散(san)裝(zhuang)物料處(chu)理所需的計(ji)量閥

具(ju)有三個開關位置的(de) 3 通閥，適用(yong)于一般(ban)工業應用(yong)

功能

BAR-POSITURN2 是(shi)采(cai)用 4 線技術的 3 點(dian)定位器。電壓供應為 24V DC。根據安全要(yao)求(qiu)，通(tong)過安裝在(zai) NAMUR 接口上(shang)的特殊控制閥(fa)進行位置調節。擺(bai)動角(jiao)度(du)由(you)數字(zi)光(guang)電位置傳感器測量。設定點(dian)值(zhi)指(zhi)定為模擬信號。處(chu)理器比較(jiao)設定值(zhi)和(he)實(shi)際值(zhi)并驅動電磁閥(fa)。在(zai)穩態(tai)條件(jian)下，執行器被氣(qi)動阻塞。bar-positurn2 的瞬時作模式通(tong)過讀(du)取蓋子上(shang)易于閱(yue)讀(du)的四個 LED 來指(zhi)示。閥(fa)門位置可通(tong)過視覺指(zhi)示器圓頂識(shi)別。
