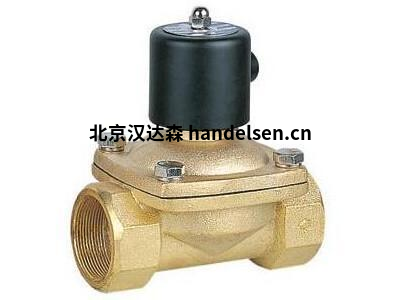

Schimpf 電磁閥 01-15·/30 N 6：工業流體控(kong)制的可靠基石

馬世宇 QQ： 2850590587   手機：13002495941 電話(hua)：010-64714988-213 傳真：010-64714988-668 郵件：tk3@gzclys.cn

在工業自動化、過程控制以及各類流體動力系統中，電磁閥扮演著至關重要的“開關”角色。德國 Schimpf GmbH 公司憑借其深厚的技術積累和對品質的執著追求，成為該領域的。其型號 01-15·/30 N 6 電磁閥，作為其經典常開(Normally Open, NO)系列的代表作之一，以其可靠性、廣泛的適用性和精良的德國制造工藝，在全球范圍內贏得了工程師和維護人員的信賴。本文將深入剖析這款電磁閥的設計特點、技術參數、應用領域及其核心價值。

一、 型號解析與核心定位

型號 01-15·/30 N 6 清晰揭(jie)示了其關鍵特性：

·         01： 代表 Schimpf 的經典通用(yong)直動/先導(dao)式電磁閥系列，以其堅(jian)固耐用(yong)和高性價比著稱(cheng)。

·         15·/30： 表示通徑規格。15 對應 DN 15 (G 1/2"內螺紋)，30 對應 DN 30 (G 1 1/4"內螺紋)。型號中的斜杠表示該型號覆蓋了這兩種常用通徑。

·         N： 代表閥門的初始狀態為“常(chang)開”(Normally Open)。在斷電狀(zhuang)態下，閥(fa)(fa)門通路打開，介(jie)質可以自由流動(dong)；通電時，閥(fa)(fa)門關閉，切(qie)斷介(jie)質流動(dong)。

·         6： 通常代表標準線圈電壓為 230V AC, 50Hz。這是歐洲(zhou)及許多(duo)工業地區的(de)常用電壓。Schimpf 也提供其他(ta)電壓版本（如(ru) 24V DC, 110V AC, 120V AC, 400V AC 等），通常以不同(tong)的(de)后綴(zhui)數(shu)字或字母表示(shi)。

二、 核心設計特點與工作原理

Schimpf 01-15·/30 N 6 電磁閥采用先導式 (Pilot-Operated) 工作原理，結合了直動式響應快和先導式驅動力大的(de)優勢，特別適合(he)中大(da)口徑、中低(di)壓力的(de)應用(yong)場景(jing)。

1. 常開設計 (NO)：

o    斷電狀態： 先導孔在彈簧力作用下保持關閉。主閥膜片/活塞上腔通過設計通道與出口壓力相通（壓力平衡），此時入口壓力作用于膜片/活塞下表面，克服上腔壓力和彈簧力，將主閥芯頂起，閥門保持開啟，介質流通。

o    通電狀態： 線圈得電產生磁力，吸合先導閥芯（通常是較小的鐵芯），打開先導孔。主閥膜片/活塞上腔的壓力通過先導孔迅速泄放至出口端。此時，入口壓力作用于膜片/活塞下表面的面積遠大于上表面，形成強大的凈壓力差（通常需要一定的入口壓力，如小 0.2 bar），推動膜片/活塞向下運動，壓縮彈簧，關閉主閥口，切斷介質流動。

2. 結構亮點：

o    堅固閥體： 通常采用高品質黃銅（DN15/DN30常用(yong)）或鑄鐵制成，具有良好的機械強度(du)、耐腐蝕性（尤其適(shi)用(yong)于水、空(kong)氣(qi)、中(zhong)性氣(qi)體/液體）和壓力(li)承受能力(li)。

o    高效密封： 主閥密封通常采用彈性優異的橡膠（如 NBR 丁腈橡(xiang)膠(jiao)）隔膜或密封圈(quan)（型號中的材(cai)質通常為標準NBR，適(shi)用于大部分工業(ye)流體）。這(zhe)種設計密封(feng)性(xing)好，對(dui)雜(za)質有(you)一定容忍(ren)度，且(qie)啟閉所需的操作力相對(dui)較(jiao)小(xiao)。

o    精密先導系統： 小型化的直動式(shi)先(xian)(xian)導閥確保快速響應和低功耗。先(xian)(xian)導孔和閥芯(xin)的精密加(jia)工保證(zheng)了(le)可靠的動作和長壽命。

o    模塊化線圈： 線圈采用耐熱等級高的絕緣材料（通常為 H 級(ji) 180°C）繞制，具有優異的電氣性能和散熱性。線圈外殼通常為熱塑性塑料或金屬，防護等級一般為 IP65，能有效防塵和防水噴射。可插拔式線圈設計極大地方(fang)便了(le)安裝、維護和線(xian)圈更換。

o    手動操作裝置： 多數型號在頂部配備手動操作(zuo)按鈕或旋鈕（強制(zhi)操作(zuo)器），允(yun)許在斷電、調(diao)試或緊急情況下(xia)手動開(kai)關閥門(men)。

三、 關鍵性能參數與技術規格（典型值）

以下參數基于標準配置（NBR 密封，230V AC 50Hz 線圈），實際應用需(xu)以技術文檔為準：

四、 核心優勢與價值

1. 高可靠性與長壽命： 德國精工制造，選用優質材料（如黃銅閥體、H級(ji)線圈(quan)絕緣），嚴(yan)格的(de)品控(kong)流程，確保在嚴(yan)苛工業環境中穩定運行，平均時間(jian)(MTBF)長。

2. 優異的密封性能： 優化的隔膜/密封結構(gou)和彈性體材料(liao)選擇，即使在較低壓差下也(ye)能實現可靠關閉（得益(yi)于(yu)先導式設(she)計(ji)），有效(xiao)防(fang)止內漏和外漏。

3. 低功耗與節能： 先導式設計使得驅動主閥所需的電磁力大大減小，線圈功率通常較低（約20VA），節(jie)能且發熱(re)量小。

4. 快速響應： 精密的先導閥(fa)設計(ji)確(que)保了主閥(fa)的快速開(kai)啟(qi)和關(guan)閉動作，滿足大(da)多數工(gong)業過程(cheng)控制對響應速度的要求。

5. 廣泛的介質兼容性： 標準NBR密封(feng)(feng)兼容水、壓縮(suo)空(kong)氣(qi)、中(zhong)性(xing)氣(qi)體(ti)（如(ru)N2）、熱水（<90°C）、油（如(ru)液壓油、潤(run)滑油）等常見工業介質。通過更換(huan)密封(feng)(feng)材料（如(ru)EPDM耐熱水/蒸(zheng)汽，FKM耐高溫/化學品），可適應更多特殊(shu)介質。

6. 維護簡便：

o    模塊化設計： 線圈可獨立快速插拔更換，無(wu)需拆卸閥體或管路。

o    手動操作： 集(ji)成(cheng)的手動開(kai)關便于調試、故障診斷和緊急操作。

o    備件通用性： 同系列閥門的許(xu)多部件(jian)（如線圈、密封件(jian)）具有通用性(xing)，降低(di)備件(jian)庫存成本。

7. 安裝靈活： 符合標準的內螺紋接口（G1/2";, G1 1/4")，安裝方向通常(chang)不受限制（需注意(yi)介質流(liu)向標識），滿足(zu)大多數管路布局需求(qiu)。緊(jin)湊的設計節省(sheng)空間。

五、 典型應用場景

得益于其可靠性、通用性和性能，Schimpf 01-15·/30 N 6 NO 電磁(ci)閥(fa)廣泛應用于：

1. 工業自動化：

o    控(kong)制(zhi)氣(qi)動執行元件（氣(qi)缸、氣(qi)動馬達）的供排氣(qi)。

o    設備冷卻水路的(de)通斷控制(zhi)。

o    潤滑系統的定時定量供油。

o    物(wu)料輸送（粉末、顆粒(li)）的(de)氣路控制。

2. HVAC 暖通空調：

o    鍋爐補水控制。

o    采暖/制冷循環水路的通斷。

o    加濕器供水控制。

o    冷卻塔補水。

3. 水處理：

o    過(guo)濾器、軟化器的自動沖洗(xi)控制。

o    反滲透(RO)系統(tong)的(de)進水(shui)/濃水(shui)排放控(kong)制。

o    加藥泵的啟停聯動。

o    儲水箱的自動補水/排水。

4. 灌溉系統： 大型溫室、農田灌溉區域閥的遠程電控。

5. 壓縮空氣系統： 分支管路(lu)的通斷控制，儲氣罐排水閥(fa)控制。

6. 一般工業流體控制： 非腐蝕性、非高粘度(du)液體（如油、乳化液）在儲罐、管道中的通(tong)斷(duan)。

六、 選型、安裝與維護要點

1. 選型關鍵考量：

o    介質： 明確(que)介質類(lei)型（水、氣、油等(deng)）、溫度、清(qing)潔度（是否有雜質？是否需要過濾器(qi)？）。

o    壓力： 確定工作壓力范圍，尤其要確認小工作壓差是否滿足閥門要求（≥0.2 bar）。避免在(zai)接近(jin)真空或(huo)壓差極(ji)小的工(gong)況下使用先導(dao)式 NO 閥。

o    流量： 根據所需流量和系統壓差，利用 Kv 值計算閥門通徑是否足夠（DN15/DN30）。

o    電壓： 選擇正確的線圈電壓 (230V AC 50Hz 或其他)。

o    環境： 溫度、濕度、是否有爆炸風險（需選防爆型）、防護等級（IP65通常(chang)足夠）。

o    功能： 確認需要常開(NO)型。

o    密封材質： 標準NBR是(shi)否滿足(zu)？是(shi)否需(xu)要耐(nai)高溫、耐(nai)化學品（如(ru)EPDM, FKM）？

2. 安裝注意事項：

o    流向： 嚴格遵循閥體上標注的介質流向箭頭安裝！ 反向安裝可能導(dao)致(zhi)閥(fa)門無法關閉或功能異(yi)常。

o    位置： 建議(yi)線圈豎(shu)直向上安(an)裝（有利于散熱(re)和雜(za)質沉淀）。避免劇烈振動。

o    管道清潔： 安裝前沖洗管道，去除焊渣、鐵屑等雜質，強烈建議在閥前安裝過濾器（如100μm），這對閥(fa)門(men)壽(shou)命至關重要(yao)。

o    接線： 確保電源電壓與線圈標識(shi)一致，接線牢固，符合電氣規(gui)范。考慮使用浪涌保護器(qi)。

3. 維護建議：

o    定期檢查： 檢查閥門(men)動作是否正常，有(you)無泄漏(lou)（內漏(lou)或外漏(lou)），線圈溫度是否異常。

o    保持清潔： 保持閥門及(ji)周圍環境(jing)清潔，尤其是線圈散熱部位。

o    過濾器維護： 定(ding)期清洗或更(geng)換(huan)閥前過濾器濾芯。

o    備件： 建議儲備易損(sun)件（如線圈(quan)、密封維修(xiu)包），特別是關鍵應用場合。

七、 常見問題與解決思路 (Q&A)

·         Q：閥門通電后無法關閉（介質仍在流通）？

o    A1： 檢查入口與出口壓差是否低于小工作壓差（0.2 bar）？ 這是先導式NO閥(fa)常見的(de)問題。提高入口(kou)壓(ya)力或降低出口(kou)壓(ya)力。

o    A2： 檢查閥(fa)前過濾器是(shi)否堵塞導致入口壓力不足？

o    A3： 閥芯或(huo)密(mi)封面(mian)是否有雜(za)質卡住？嘗試手動(dong)操作或(huo)拆洗。

o    A4： 線圈是否損壞或未得電(dian)？檢查電(dian)源、接線、測量線圈電(dian)阻。

o    A5： 先導孔是否堵塞？需要(yao)拆解清理（需專業技術）。

·         Q：閥門斷電后無法打開？

o    A1： 閥芯或活動部(bu)件是否有雜質(zhi)卡死？嘗試手動操作或拆(chai)洗。

o    A2： 彈簧(huang)是否失效或損壞(huai)？

o    A3： 密封(feng)件是否(fou)老化粘連？

·         Q：閥門有泄漏？

o    A1 (內漏)： 斷電后閥門未打開？檢查壓差是否過(guo)低？密(mi)封面是否有雜質(zhi)或(huo)磨損？密(mi)封件是否老(lao)化(hua)？

o    A2 (外漏)： 檢查閥(fa)體連接(jie)螺紋處、線圈與閥(fa)體結合面、手動(dong)操作器處。緊(jin)固螺絲或更換(huan)相應密(mi)封(feng)件。

·         Q：線圈發熱嚴重或有噪音？

o    A1： 電壓是否過高或過低？

o    A2： 線圈是(shi)否部分短(duan)路或老化？

o    A3： 活動(dong)部件（如先導(dao)閥芯）是否卡(ka)澀導(dao)致吸(xi)合(he)不到位(wei)？需要檢查清(qing)潔。

八、 總結

Schimpf 電磁閥型號 01-15·/30 N 6 是(shi)工(gong)(gong)業流體控制(zhi)領域的(de)一款經典常開型解(jie)決方案(an)。它融合了德國制(zhi)造的(de)可靠(kao)品質、先導式設計(ji)的(de)性能(neng)優勢(shi)（驅動(dong)力大(da)、功耗低(di)）、模塊化的(de)便(bian)利維(wei)護以及(ji)廣(guang)泛的(de)介(jie)質和工(gong)(gong)況適(shi)應(ying)(ying)性。無論是(shi)控制(zhi)壓縮空氣驅動(dong)生產線，管理(li)HVAC系統中(zhong)的(de)水流，還是(shi)保障水處理(li)設備的(de)自(zi)動(dong)化運(yun)行，DN15和DN30這兩個常用通徑規(gui)格都能(neng)滿足大(da)部分中(zhong)低(di)壓、中(zhong)低(di)流量應(ying)(ying)用場景的(de)核心需(xu)求。

選擇 01-15·/30 N 6，意味著選擇(ze)了(le)一(yi)種經(jing)過時間(jian)驗證的穩(wen)定(ding)、高效和易于維護的流體(ti)控制(zhi)方式。 它不(bu)僅(jin)是實現(xian)自動化流程的一個關鍵(jian)執行元件(jian)，更(geng)是保(bao)障系(xi)統長期穩定運行、降(jiang)低(di)維護成(cheng)本的可靠(kao)基石(shi)。在選型時，務必仔細核對(dui)工作壓(ya)差、介質兼容性等關鍵(jian)參(can)數，并配合適當的安(an)裝維護措施，即可大限度地發揮其性能，為您的工業(ye)系(xi)統提供持久可靠(kao)的動力。
