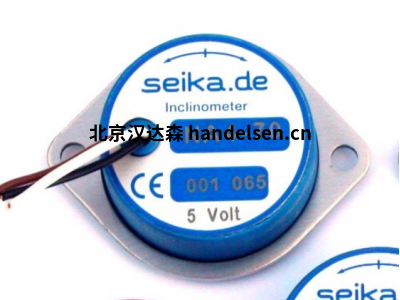

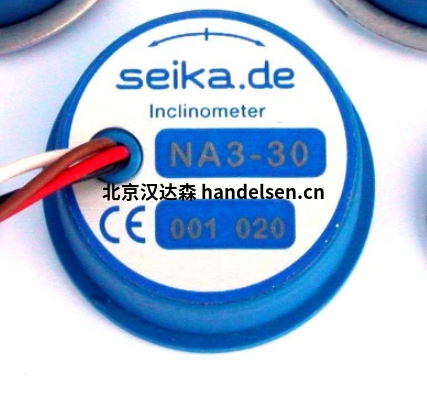

SEIKA NA2-05，SEIKA  NA2-10，SEIKA  NA3-30，SEIKA  NA4-45，SEIKA  NA4-70

SEIKA 傾角(jiao)儀，帶集成(cheng) 0...5 電壓(ya)信號調理器，用于±5、±10、±30 范圍內的傾角(jiao)測量

， ±45， ±70 度

SEIKA 特(te)征

——體積小(xiao) 重量 輕

——線性輸出 響(xiang)應

——高 測量精(jing)度

——小零 漂移(yi)

?——小十字架 敏感性(xing)

——高長 期限(xian)穩定性(xing) - 幾乎無限(xian)的使用壽命

——無滯后 輸出信號

——綜合(he) 傳感(gan)器電子元件，包括信號調(diao)理器和 低通濾波器

——暫無(wu)數據(ju) 伴(ban)有記憶喪失的記憶

——溫度 補償、調(diao)理 0...5V 輸出(chu)信號

——高度穩定 內(nei)部電壓(ya)調(diao)節

——可選 5 電(dian)壓參考電(dian)壓輸(shu)出

——無條(tiao)件的 工(gong)作電壓(ya)在 9V 至(zhi) 30V 之間

——低功耗 消費

——保護 針對反向電(dian)源(yuan)電(dian)壓極(ji)性

——經 EMC 認(ren)證 CE認(ren)證

——不 周圍電磁場的(de)干擾

——防(fang)震為 無需移動機械部件

——密(mi)封(feng)(feng) 密(mi)封(feng)(feng)的(de)

——傳感器 通(tong)過高電(dian)平與測量(liang)點電(dian)氣隔離 優(you)質塑料外殼(ke) – 無接地連接

——零點 使用夾緊環(huan) 360° 調節

描述

電容， 介(jie)電液體(ti)傾(qing)角(jiao)儀 NA2-05， NA2-10， NA3-30， NA4-45 和 NA4-70 包含新的傳(chuan)感(gan)器(qi)電子(zi)設備。這些是 由高(gao)度穩定的激光調整(zheng)信號調理器(qi)組成，具有 溫度漂移電子(zi)補償，高(gao)度穩定 電源電壓調節電路和低(di)通濾波(bo) 消(xiao)除不需要的噪聲(sheng)的測量信號。

電容式(shi) 測(ce)量原理保證了(le)非常穩定的線性 被(bei)測(ce)傾角與 歸一(yi)化輸出信號。

傳感器(qi) 電(dian)子設備需要(yao)最少(shao)的(de)(de)功率(lv)，并且與 電(dian)容式初級變壓器(qi)的(de)(de)特點是誤差低， 高信噪(zao)比和高長(chang)期(qi)穩定性。

與(yu)測(ce)量(liang)相反 使(shi)用加速度計(ji)的傾(qing)角，這種測(ce)量(liang)原理 使(shi)傾(qing)斜度之間的線性關系 測(ce)量(liang)和輸出信號，與(yu)常數無關 測(ce)量(liang)地點的重力，即與(yu)測(ce)量(liang)地點無關 測(ce)量(liang)正在進行，無論是在歐洲、澳(ao)大利亞、 珠穆朗瑪峰或月球。

應用

NA2、NA3 和 NA4 可以是 用于需要小型(xing)和輕(qing)型(xing)設備的測量， 可更換性，測量相(xiang)對較大的傾斜度和 歸一(yi)化模(mo)擬電(dian)壓(ya)輸出信號。

測(ce)(ce)量(liang) 測(ce)(ce)量(liang)儀器和(he)(he)檢(jian)查(cha)設備(bei)的傾(qing)斜度(du)， 在水上、陸(lu)地和(he)(he)空中飛行器，自動化和(he)(he)安全領(ling)域 技(ji)術，起(qi)重(zhong)機(ji)和(he)(he)起(qi)重(zhong)設備(bei)，機(ji)器人(ren)，在 科學(xue)設備(bei)的制造(zao)，在醫學(xue)和(he)(he) 電信和(he)(he)導航系統是典型的 例(li)子。

技術規格

電(dian)源(yuan)電(dian)壓 1） 9V ...30V 直流(liu)

電(dian)流(liu)消耗 約2毫安

參考(kao)電壓(ya)輸出(chu) 3） 5.00 伏

外(wai)部調節電源電壓 2） 5 伏

基準電(dian)壓的(de)溫度漂移 < 25 頁/千米

利用外部電(dian)源電(dian)壓(ya)消耗的電(dian)流 5V 約 1mA

基準(zhun)電(dian)壓的最(zui)大電(dian)流 輸出 5毫安

最高工作溫度 +85°C

輸(shu)出電阻 約100歐姆

最(zui)低工作(zuo)溫度 -40°C

保(bao)護 IP 65

最(zui)高儲存(cun)溫度 +90°C

重(zhong)量（傳感器不(bu)包括安裝(zhuang)環和 電纜） 18，5 克

最低(di)儲存(cun)溫度 -55°C

環(huan)境加濕 0...100% 凈(jing)含量

信(xin)號輸出端的信(xin)噪比(bi) (0...10kHz） <150μVss

電信噪比 >85分貝(bei)

傾斜(xie) 45° 時的橫向靈敏度(du)

測(ce)量值的<1%

電壓偏(pian)移(yi)（在Cero度傾斜時） 2，5 伏(fu)

建立時間（至實際值的98%） <0，3 秒(miao)

最大輸出 電壓范圍 0.05V ...4.95V

終端 3 （4）

根高柔性電纜， 直徑1毫米，長度18厘(li)米

可選：屏蔽電纜(lan)直徑2.1毫米

1） 標準電源電壓

2） 可選外部穩壓電源 電壓

3） 僅參(can)考電(dian)壓輸出(chu) （+5，00 V） 可選連接(jie)（僅適用于(yu)電(dian)線端子(zi)）

每(mei)個傳感器(qi)都(dou)將提供 單(dan)獨的校準日期（偏移、靈敏度）和 校準記(ji)錄。

專門的 NA2-05 和 NA2-10 型規格

典型值(zhi) NA2-05 NA2-10

測量 范圍 ±5度 ±10度

分辨率 <0，001度 <0，002度

名義 敏感性 400mV/度 200mV/度

輸(shu)出 電壓范圍 2，5V±2V 在 ±5° 時 2，5V±2V 在 ±10° 時

線性 整(zheng)個測量(liang)范(fan)圍內的偏差(cha) <±0，02度 <±0，03度

敏(min)感性 在 -25°C 的溫度范圍(wei)內發生(sheng)偏移(yi)...85°C <2% <2%

溫度(du)(du) 零點漂移 &plusmn;0，002度(du)(du)/開爾文(wen) ±0，002度(du)(du)/開爾文(wen)

專門(men)的(de) NA3-30、NA4-45 和 NA4-70 型規格

典型值 NA3-30 NA4-45 NA4-70

測量 范(fan)圍 &plusmn;30度(du)(du) ±45度(du)(du) ±70度(du)(du)

分辨率 <0，005度(du) <0，01度(du) <0，01度(du)

名(ming)義 敏(min)感性 66,6.. 毫伏/度 44,4.. 毫伏/度 28,57 毫伏/度

輸出 電壓范圍 2，5V±2V 在 ±30° 時(shi) 2，5V±2V 在 ±45° 時(shi) 2，5V±2V 在 ±70° 時(shi)

線(xian)性 整(zheng)個測量范圍內的(de)偏差 < 0，06 度 < 0，14 度 < 0，28 度

敏感(gan)性(xing) 在(zai) -25°C 的溫度范圍內發(fa)生偏移...85°C &lt;2% <2% <2%

溫(wen)度(du)(du) 零(ling)點漂移 ±0，002度(du)(du)/開(kai)爾文 &plusmn;0，003度(du)(du)/開(kai)爾文 ±0，003度(du)(du)/開(kai)爾文
